Four-hole Coaxial ±0.003mm Precision Positioning Base with Zero Magnetic Interference for Semiconductor Packaging

Four-hole Coaxial ±0.003mm Precision Positioning Base with Zero Magnetic Interference for Semiconductor Packaging

পণ্যের বিবরণ:
উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	Sanxin
সাক্ষ্যদান:	ISO 9001
মডেল নম্বার:	SX1271
প্রদান:
ন্যূনতম চাহিদার পরিমাণ:	2
ডেলিভারি সময়:	5-25 দিন
পরিশোধের শর্ত:	এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন

এখন যোগাযোগ

বিস্তারিত তথ্য
পণ্যের বর্ণনা

বিস্তারিত তথ্য
প্রযুক্তি:	গুঁড়া ধাতুবিদ্যা	পৃষ্ঠ সমাপ্তি:	পালিশ
গ্রেড:	K10,K20,K30,YG8,YG6X	সামঞ্জস্যতা:	বিভিন্ন উপকরণের জন্য উপযুক্ত
আকৃতি:	কাস্টমাইজড	কঠোরতা:	উচ্চ
সুবিধা:	প্রতিরোধী পরেন	নকশা:	টি-আকৃতির স্ট্যাম্পিং ডাই
গর্ত ডিজাইন:	আনত গর্ত	আকৃতি ও আকার:	কাস্টমাইজযোগ্য
রক্ষণাবেক্ষণ:	বজায় রাখা সহজ	পৃষ্ঠ:	মসৃণ, চকচকে
বিচারের আদেশ:	উপলব্ধ	তাপমাত্রা প্রতিরোধের:	উচ্চ
বিশেষভাবে তুলে ধরা:	±0.003mm Precision Positioning Base , Four-hole Coaxial Carbide Mold , Zero Magnetic Interference Semiconductor Packaging Mold

পণ্যের বর্ণনা

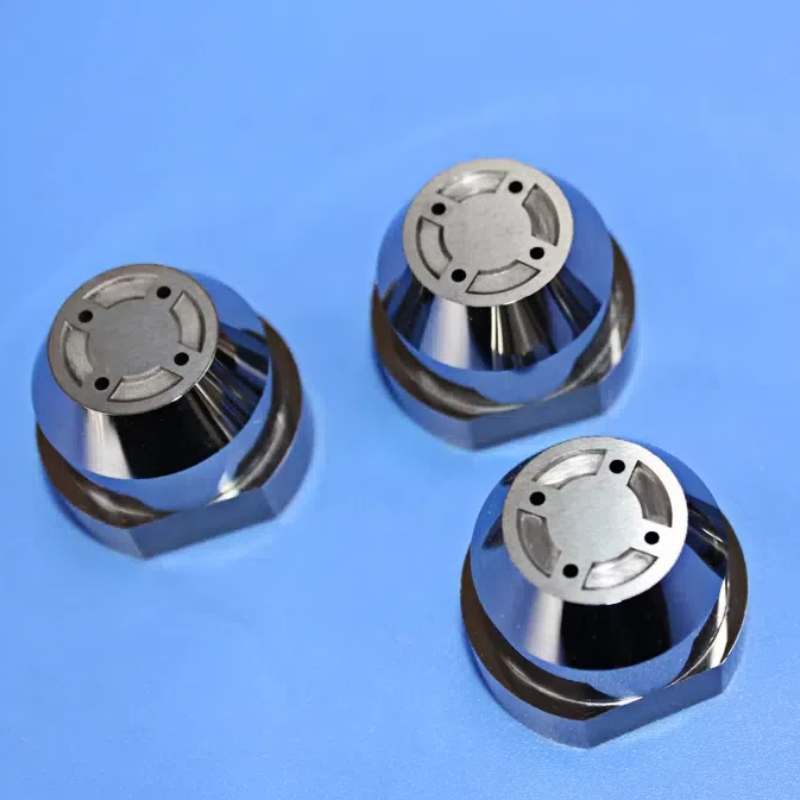

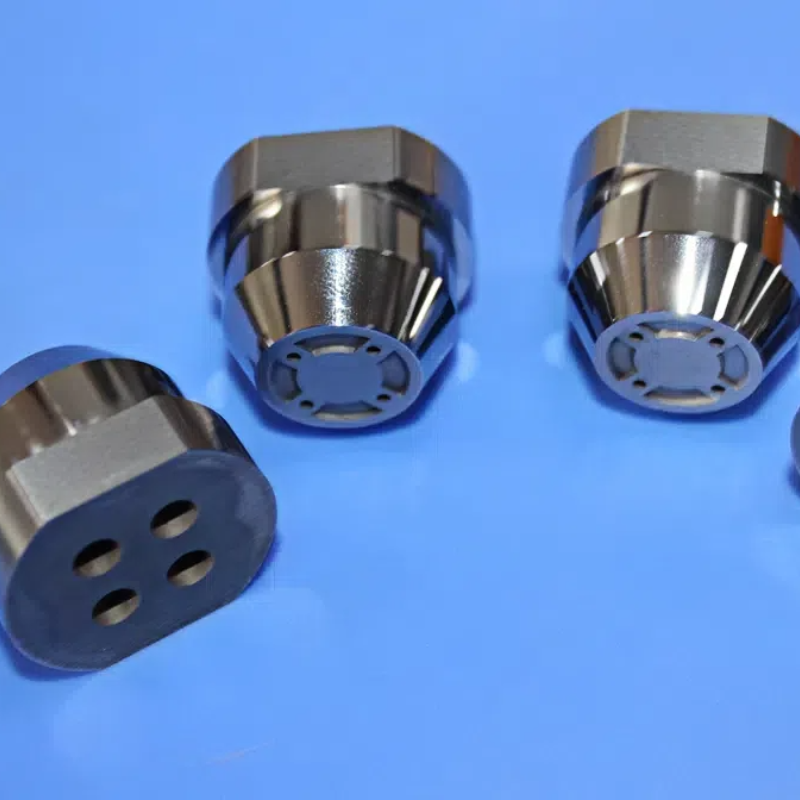

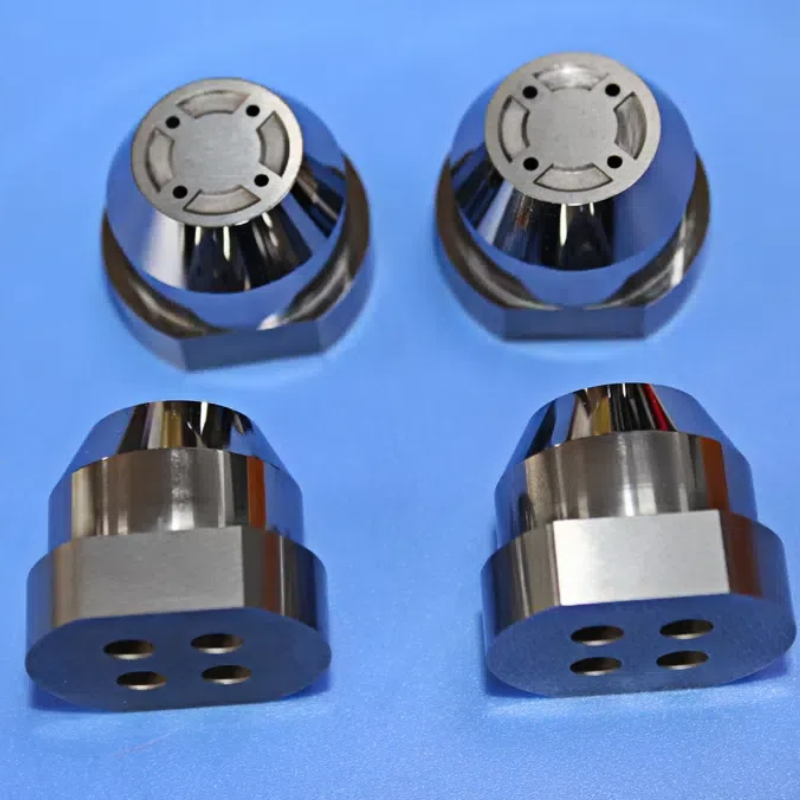

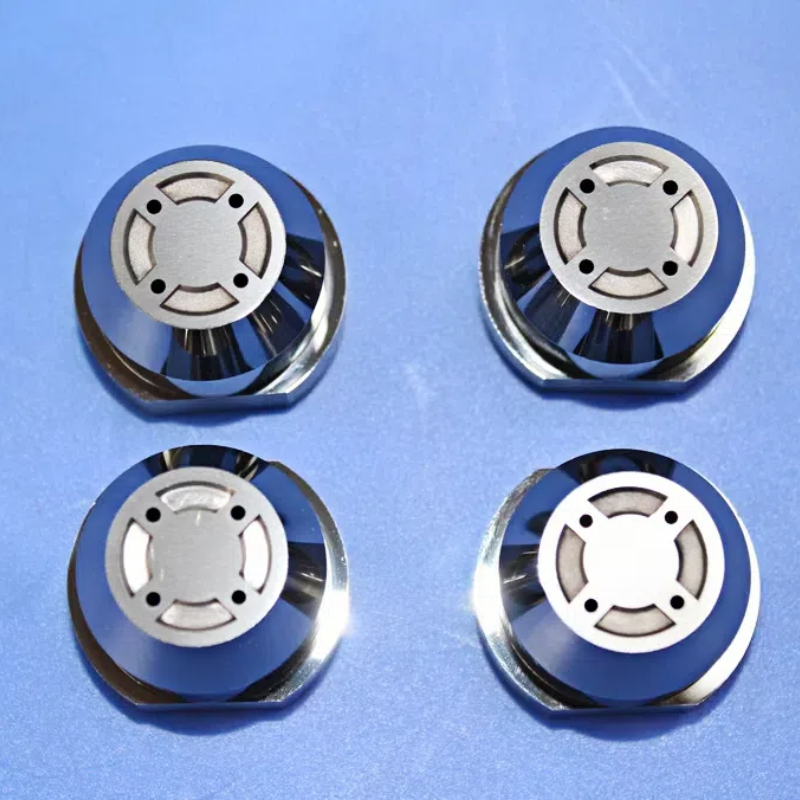

Four-hole Coaxial ±0.003mm Semiconductor Packaging Dedicated Positioning Base With Zero Magnetic Interference

When precision injection molding encounters challenges with magnetic interference and positioning accuracy, this four-hole injection molding seat, precisely manufactured from WC-Ni non-magnetic carbide, completely resolves the pain points of magnetic attraction and thermal deformation associated with traditional mold parts. Its overall non-magnetic structure combined with four-hole coaxial precision machining technology enables superior performance in semiconductor packaging and precision medical device injection molding, with zero magnetic interference, high-precision positioning, and an extremely long life.

Material Analysis

Matrix Composition: 90% WC + 10% Ni, Special Non-Magnetic Formula
Magnetic Properties: Permeability <1.002, Remanence <0.05 mT
Physical Properties:
- Hardness: 91.5 HRA
- Density: 14.9 g/cm³
- Thermal Conductivity: 85 W/(m*K)
- Coefficient of Thermal Expansion: 5.5*10⁻⁶/K
Non-Magnetic Principle: A nickel-based binder phase replaces the cobalt phase, completely eliminating ferromagnetism.

Structural Design

Hole Layout (Customizable based on drawings):
- 4 x 2.0 ± 0.003 mm Φ precision through-holes
- Square, symmetrical layout, spacing 10 ± 0.005 mm
- Hole depth 15 mm, straightness ≤ 0.005 mm

Performance Comparison

Performance Specifications	Non-magnetic Four-Way Hole Base	Stainless Steel Hole Base	Advantages
Magnetic Permeability	<1.002	1.02-1.05	Completely Eliminates Magnetic Adsorption
Hole Position Accuracy	±0.003mm	±0.01mm	Positioning Accuracy Improved by 166%
Thermal Deflection	0.002mm/100°C	0.015mm/100°C	Excellent Thermal Stability
Service Life	5 million cycles	500,000 cycles	10x Longer Life
Corrosion Resistance	Excellent	Moderate	Suitable for Corrosive Environments
