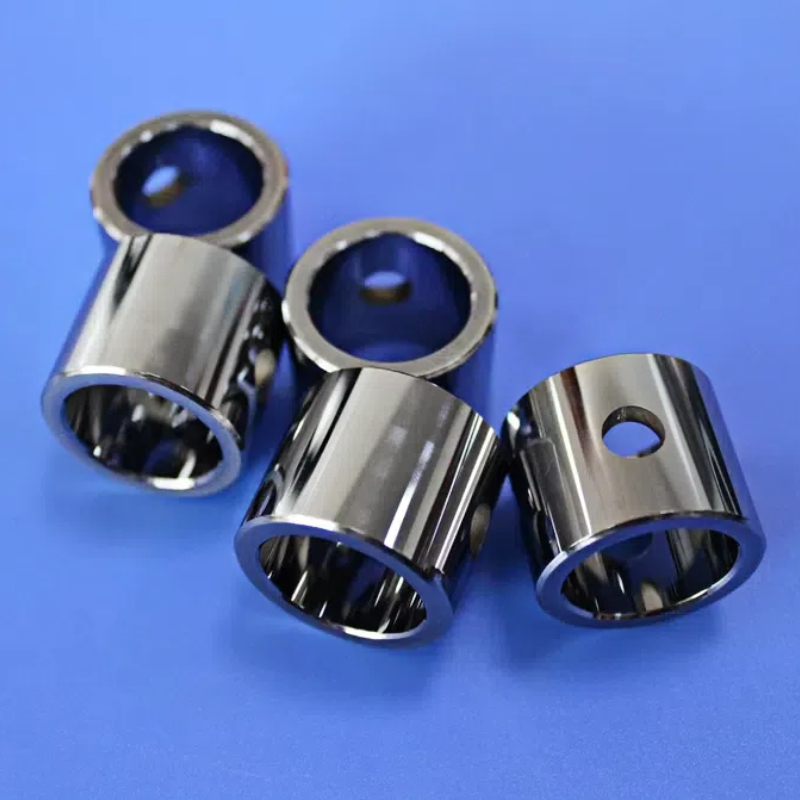

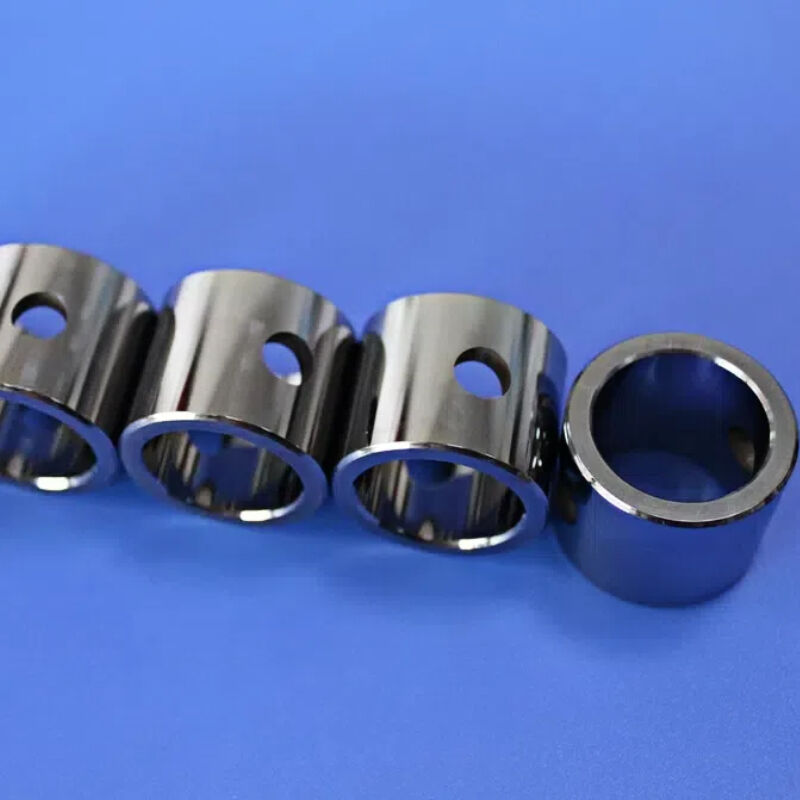

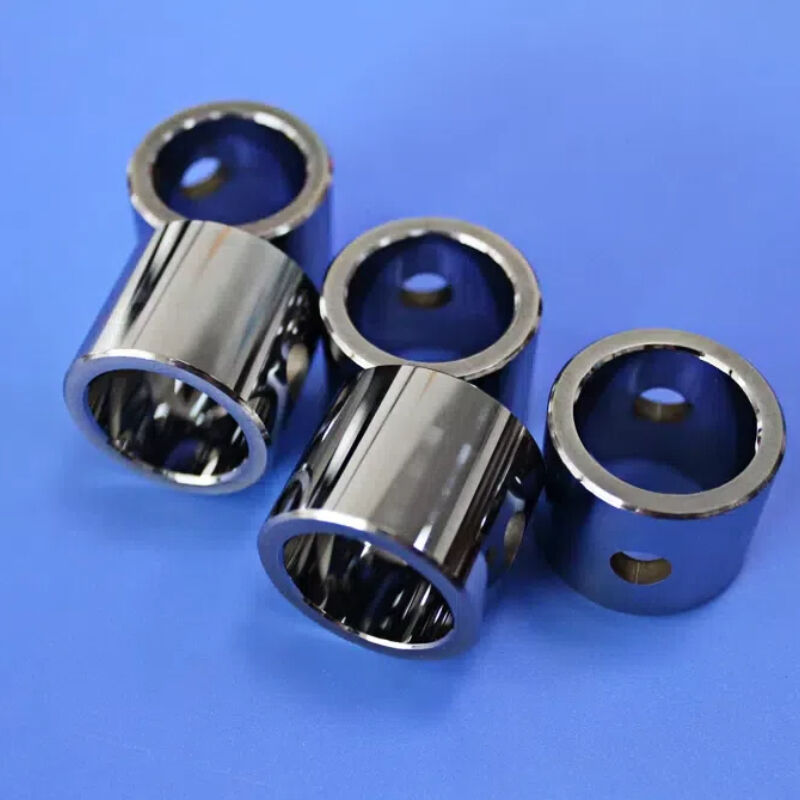

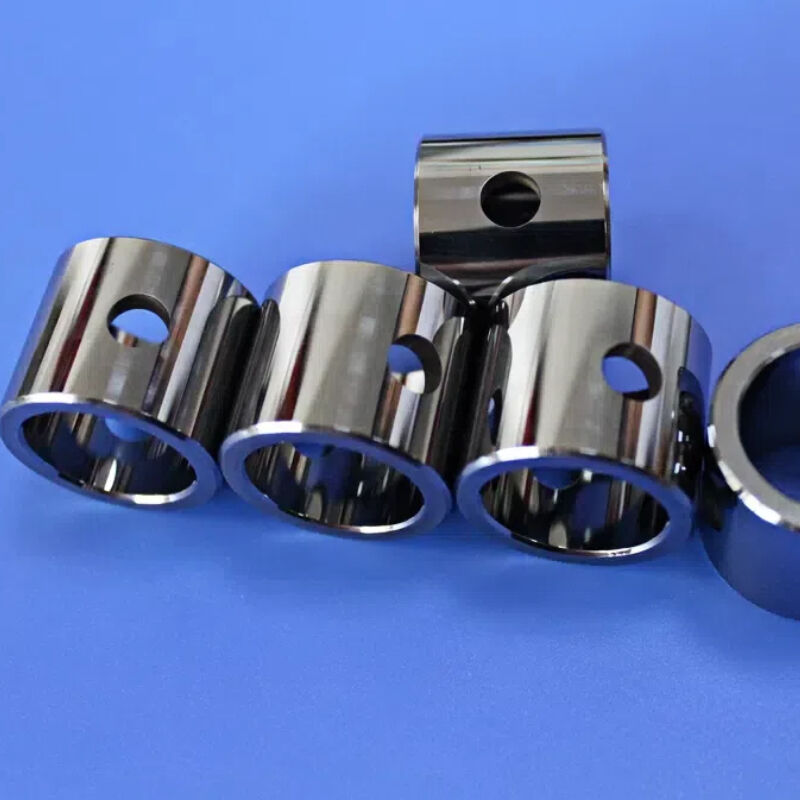

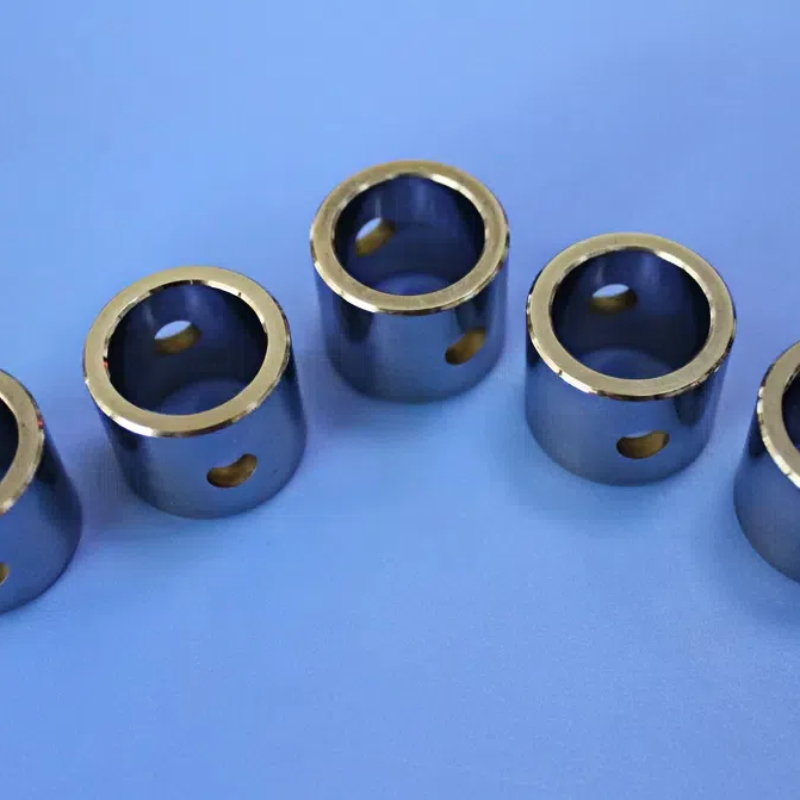

নন-ম্যাগনেটিক অ্যালোয় সাপোর্ট শ্যাফ্ট অভ্যন্তরীণ হাতা WC-Ni বেয়ারিং বুশিং সেন্ট্রিফুগস এবং পাম্পের জন্য
প্রোডাক্ট ওভারভিউঃ ঘূর্ণনশীল সমাবেশের লোড বহনকারী কোর
উচ্চ গতির ঘূর্ণন সরঞ্জামগুলিতে centrifugal পৃথকীকরণ সিস্টেম, মিশুক, agitators,পাম্প এবং ডিক্যান্টারগুলি ঘোরানো সমর্থন শ্যাফ্ট এবং স্থির হাউজিংয়ের মধ্যে ইন্টারফেসটি সরঞ্জামগুলির নির্ভরযোগ্যতা নির্ধারণ করেএইখানেইসহায়ক শ্যাফ্টের অভ্যন্তরীণ হাতাফাংশনঃ একটি সুনির্দিষ্ট সিলিন্ডারিক উপাদান যা শ্যাফ্ট খাঁজ বা হাউজের ভিতরে মাউন্ট করা হয়, যা রেডিয়াল এবং অক্ষীয় লোড শোষণ, সারিবদ্ধতা বজায় রাখার জন্য ডিজাইন করা হয়েছে,এবং পরিধান থেকে উভয় খাদ এবং সমাবেশ রক্ষা.
যখন এই সমালোচনামূলক লোড জোনটি চৌম্বকীয়-সংবেদনশীল পরিবেশে কাজ করে, সেমিকন্ডাক্টর ওয়েফার প্রসেসিং, এমআরআই-সংলগ্ন চিকিৎসা যন্ত্রপাতি,বা উচ্চ বিশুদ্ধতা ফার্মাসিউটিক্যাল মিশ্রণ √ স্ট্যান্ডার্ড ইস্পাত sleeves গ্রহণযোগ্য ঝুঁকি উপস্থাপন: চৌম্বকীয় আকর্ষণ যা পণ্যগুলিকে দূষিত করে এবং লোহার কণা তৈরি করে যা ব্যাচের অখণ্ডতাকে হুমকি দেয়।
আমাদেরযথার্থ নন-ম্যাগনেটিক অ্যালোয় সাপোর্ট শ্যাফ্ট অভ্যন্তরীণ হাতাউন্নত WC-Ni (টংস্টেন কার্বাইড-নিকেল) খাদ থেকে তৈরি, এই অভ্যন্তরীণ sleeves প্রদানলোড বহন ক্ষমতা, পরম চৌম্বকীয় নিরপেক্ষতা এবং ব্যতিক্রমী পরিধান প্রতিরোধের অপরিহার্য সমন্বয়যেখানে অন্য উপকরণ সহ্য করা যায় না।
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার |
স্ট্যান্ডার্ড ক্ষমতা |
উচ্চ-নির্ভুলতা বিকল্প |
| উপাদান গ্রেড |
WC-Ni (YN6, YN8, YN13+) |
বর্ধিত ক্ষয় প্রতিরোধের জন্য WC-Ni-Cr |
| কঠোরতা |
৮৯-৯২ HRA |
সারাদেশে ধারাবাহিক |
| চৌম্বকীয় অনুপ্রবেশযোগ্যতা |
< ১.০০২ প্যাচ-সার্টিফাইড |
< 1.001 অর্জনযোগ্য |
| কাজের তাপমাত্রা |
৮০০ ডিগ্রি সেলসিয়াস পর্যন্ত |
উপাদান নির্ভরশীল |
| বিশেষ বৈশিষ্ট্য |
লুব্রিকেশন গ্রুভ, ফ্ল্যাঞ্জ, স্টেপ আইডি, অক্ষীয় স্লট, তেল পকেট, মাউন্ট গর্ত |
গ্রাহকের জন্য আঁকা |
পৃথক ফাংশনঃ অনুরূপ উপাদান থেকে পার্থক্য
| উপাদান |
ফাংশন |
আমাদের পার্থক্য |
| সাপোর্ট শ্যাফ্টের অভ্যন্তরীণ আর্ম |
লোড বহনকারী ইন্টারফেস: শ্যাফ্ট খাঁজ ভিতরে মাউন্ট, রেডিয়াল লোড সহ্য, শ্যাফ্ট সারিবদ্ধতা বজায় রাখা এবং পাম্প বা সেন্ট্রিফুগ সেট মধ্যে ঘোরানো / স্টেশনারি ইন্টারফেস রক্ষা করার জন্য ডিজাইন করা |
লোড ফোকাসযুক্ত অ চৌম্বকীয় উপাদান∙ রেডিয়াল এবং অক্ষীয় লোড প্রতিরোধের জন্য অপ্টিমাইজড, শুধুমাত্র কম ঘর্ষণ নয় |
| গাইড বুশিং |
অক্ষীয়/ঘূর্ণন গতির জন্য কম ঘর্ষণ গাইড (যেমন, ইজেক্টর পিন, রৈখিক স্লাইড) |
পূর্ববর্তী ক্লায়েন্টের পণ্যের ফাংশনাল ফোকাস ভিন্ন |
| বাইরের ব্যাসার্ধের রিং |
ওডি-সংজ্ঞায়িত অবস্থান, লেয়ার রেস বা স্পেসার |
পূর্ববর্তী ক্লায়েন্টের পণ্যের ঊর্ধ্বতন ফিট ফোকাস |
| ভ্যাকুয়াম সিল |
উচ্চ ভ্যাকুয়াম অবস্থার মধ্যে ফুটো প্রতিরোধ |
পূর্ববর্তী ক্লায়েন্ট পণ্য ✓ সিলিং ফোকাস |
দ্যঅভ্যন্তরীণ হাতাএর বৈশিষ্ট্য হললোড সাপোর্টিং মিশন∙প্রধানত তার কম্প্রেশন শক্তি এবং পরিধান প্রতিরোধের জন্য নির্বাচিত হয় লক্ষ লক্ষ অপারেটিং চক্রের উপর শ্যাফ্ট-হাউজিং ইন্টারফেস রক্ষা করতে।
বলা হয়: লেয়ারিং স্লিভ, সাপোর্ট বুশিং, অভ্যন্তরীণ লেয়ারিং বুশিং, পাম্প শ্যাফ্ট বুশিং, বা ঘোরানো সাপোর্ট বুশিং।
পারফরম্যান্স তুলনাঃ কেন WC-Ni স্ট্যান্ডার্ড বিকল্পগুলি অতিক্রম করে
| সম্পত্তি |
আমাদের টয়লেট-নি সমর্থন শ্যাফ অভ্যন্তরীণ হাতা |
স্ট্যান্ডার্ড স্টেইনলেস স্টীল স্লিভ (316/304) |
স্ট্যান্ডার্ড ডাব্লুসি-কো বুশিং |
| চৌম্বকীয় অনুপ্রবেশযোগ্যতা |
< ১.০০২ (অ-চৌম্বকীয়) |
1.02-1.05 (সামান্য চৌম্বকীয়) |
1.5-2.0 (চৌম্বকীয়) |
| কঠোরতা |
৮৯-৯২ HRA |
~ ৭০-৯০ HRB |
৮৯-৯২ HRA |
| লাইফ বনাম স্টীল পরুন |
১০-৫০ গুণ বেশি |
1× বেসলাইন |
ব্যতিক্রমী |
| লোড ক্যাপাসিটি |
উচ্চ (সংক্ষেপণ > ৪০০০ এমপিএ) |
মাঝারি |
খুব বেশি |
| ক্ষয় প্রতিরোধের |
চমৎকার (নি-বন্ডার) |
ভাল (সমুদ্রের গ্রেড) |
মাঝারি (অ্যাসিডের প্রতি সংবেদনশীল) |
| সর্বোচ্চ অপারেটিং তাপমাত্রা। |
~ ৮০০°সি |
~425°C |
~ ৮০০°সি |
| আদর্শ প্রয়োগ |
রাসায়নিক পাম্প, ডিক্যান্টার, উচ্চ বিশুদ্ধতার মিশ্রণ |
সাধারণ উদ্দেশ্য |
সাধারণ পোশাক,চৌম্বকীয়ভাবে সংবেদনশীল অ্যাপ্লিকেশনের জন্য নয় |
মূল অ্যাপ্লিকেশন এবং শিল্প
সমর্থন শাফ্টের অভ্যন্তরীণ হাতাঘূর্ণমান সরঞ্জামগুলির সমালোচনামূলক উপাদান যেখানে শ্যাফ্টকে একটি স্থির হাউজে সমর্থন করা উচিতঃ
শিল্প কেন্দ্রীয় বিচ্ছিন্নতা
- স্ক্রোল সেন্ট্রিফুগার সমর্থন bearings
- ডেকান্টার কনভেয়র শ্যাফ্টের আঙ্গুল
- সলিড-বোল সেন্ট্রিফুগার অভ্যন্তরীণ বুশিং
প্রসেস পাম্প
- রাসায়নিক স্থানান্তর পাম্প শ্যাফ্ট সমর্থন
- স্লারি পাম্পের লেয়ারের আঙ্গুল
- ক্রায়োজেনিক পাম্পের অভ্যন্তরীণ বুশিং
মিশ্রণ এবং মিশ্রণ সিস্টেম
- উচ্চ কাটিয়া মিশ্রণকারীর শ্যাফ্টের হাতা
- মিগ্যাটেটরের অভ্যন্তরীণ লেয়ার
- হোমোজেনাইজারের সহায়ক বুশিং
ফার্মাসিউটিক্যাল & বায়োপ্রসেসিং
- মিক্সার শ্যাফ্টের হোলস পরিষ্কার-অবস্থানে (সিআইপি)
- উচ্চ বিশুদ্ধতার বায়োরিঅ্যাক্টর অস্থিরকারী সমর্থন
- স্যানিটারি পাম্পের অভ্যন্তরীণ বুশিং
খাদ্য ও পানীয় প্রক্রিয়াকরণ
- স্টেইনলেস স্টিলের পাম্প শ্যাফ্টের হাতা
- মিশ্রণকারীর স্বাস্থ্যসম্মত সহায়ক বুশিং
- সিআইপি-সামঞ্জস্যপূর্ণ ঘোরানো ইন্টারফেস
সেমিকন্ডাক্টর ও যথার্থ উৎপাদন
- ওয়াফার হ্যান্ডলিং রোবট শ্যাফ্ট সমর্থন
- রাসায়নিক-যান্ত্রিক সমতলীকরণ (সিএমপি) পাম্প বুশিং
- উচ্চ বিশুদ্ধতার রাসায়নিক সরবরাহ পাম্পের হাতা
কাস্টমাইজেশন ক্ষমতা
সমর্থন খাদ অভ্যন্তরীণ sleeves হয়অ্যাপ্লিকেশন-নির্দিষ্ট উপাদানআমরা বিশেষায়িতঅর্ডার অনুযায়ী তৈরিআপনার চাহিদা অনুযায়ীঃ
| কাস্টমাইজেশন প্যারামিটার |
বিকল্প |
| মাত্রা |
আইডি, ওডি, দৈর্ঘ্য প্রতি গ্রাহকের অঙ্কন |
| ফিট টাইপ |
প্রেস ফিট, স্লিপ ফিট, ট্রানজিশন ফিট ক্লিয়ারান্স |
| উপাদান গ্রেড |
YN6, YN8, YN13, WC-Ni-Cr, সূক্ষ্ম শস্য |
| পৃষ্ঠের বৈশিষ্ট্য |
লুব্রিকেশন গ্রুভ (স্পাইরাল, অক্ষীয়, ক্রস-হ্যাচ), তেল পকেট, গ্রাস রিটেনশন ডিম্পল |
| মাউন্ট বৈশিষ্ট্য |
ফ্ল্যাঞ্জ, ধাপে ধাপে ওডি, কীওয়ে, গ্রিডযুক্ত আইডি, মাউন্ট গর্ত |
| বিশেষ বৈশিষ্ট্য |
স্প্লিট স্লিভ ডিজাইন, অক্ষীয় পোর্ট, সেন্সর স্লট |
| পরিমাণ |
একক প্রোটোটাইপ থেকে উচ্চ পরিমাণে উত্পাদন |
একটি প্রযুক্তিগত পরামর্শ বা কাস্টমাইজড উদ্ধৃতি জন্য আজ আমাদের সাথে যোগাযোগ করুন।
